FA系列

描述

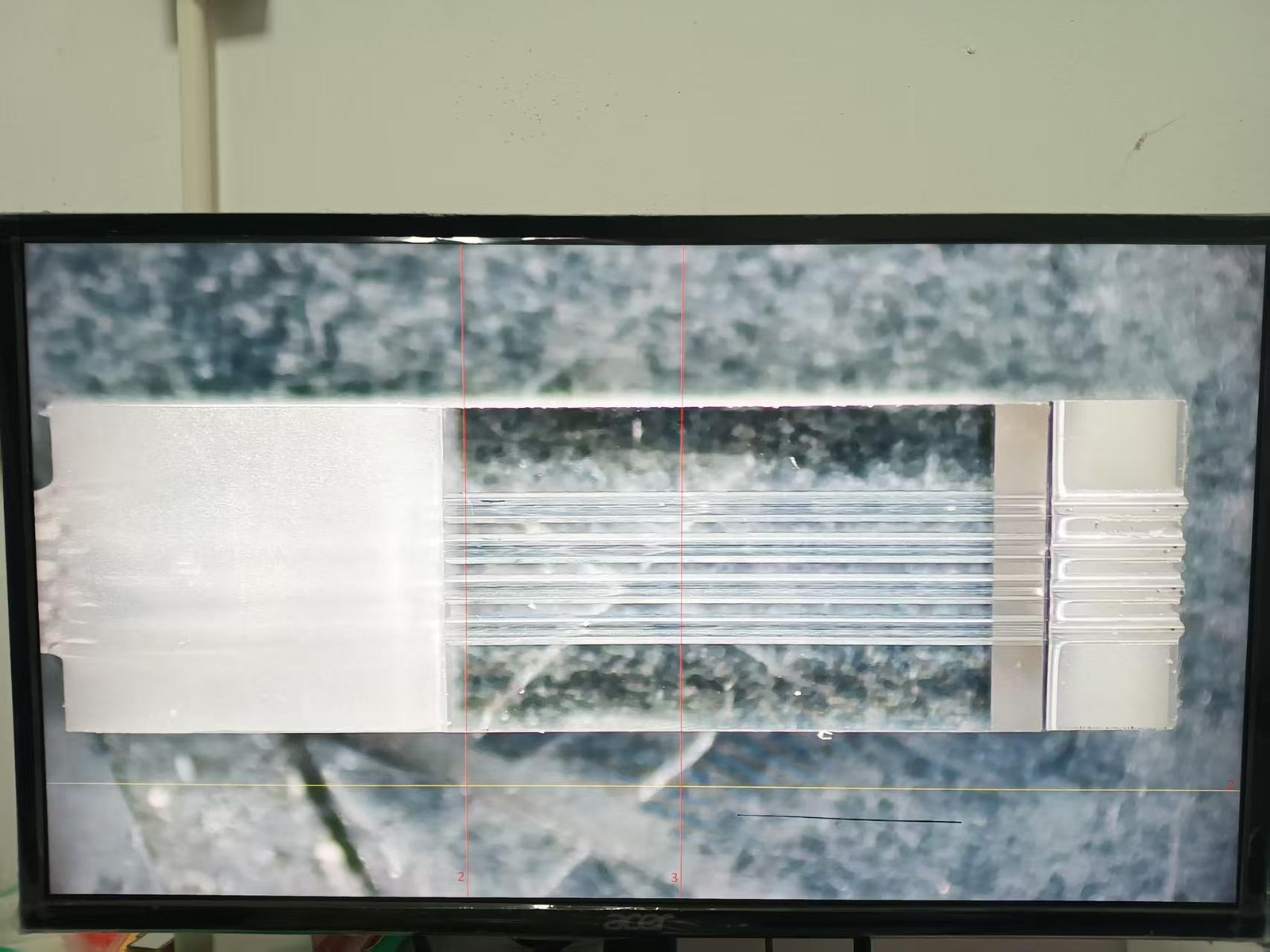

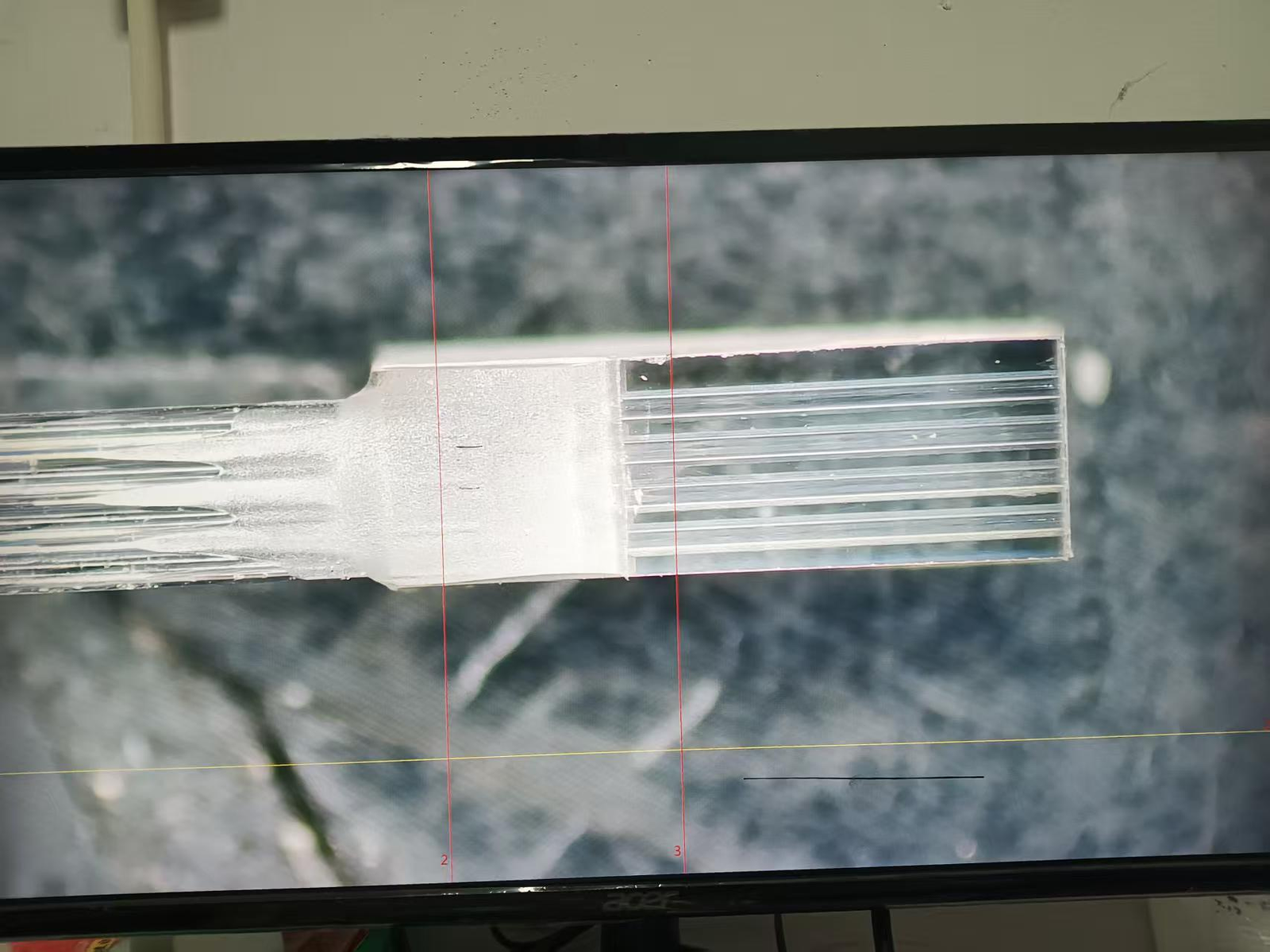

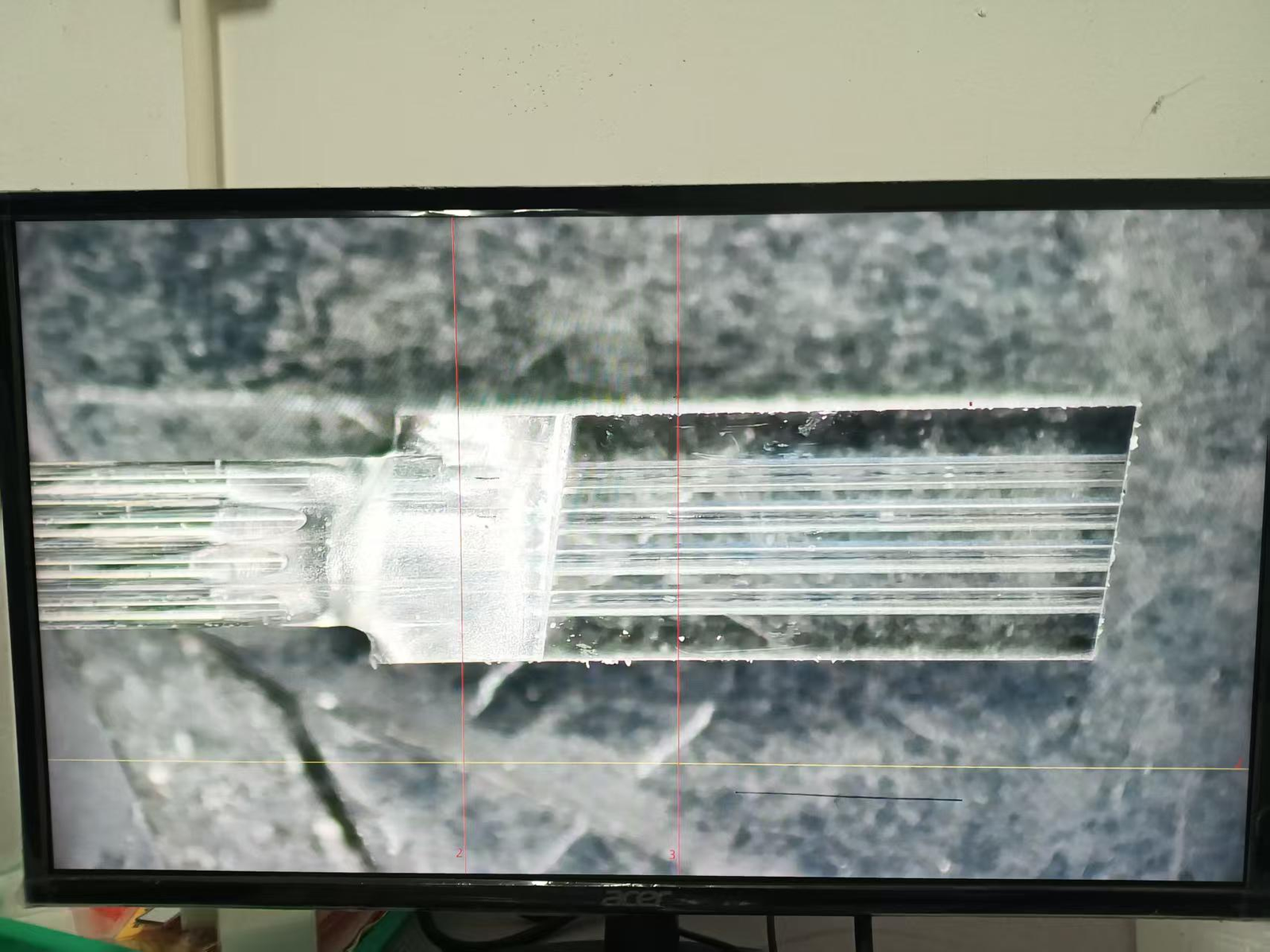

Fiber Array（光纤阵列，简称 FA） 是将多根光纤按照一定的间距（Pitch，一般是 127 μm 或 250 μm）排布、并精确固定在 V-Groove 基板上的一种光纤组件。我们工艺能力可开展2 、4 、8 、12、16、32 、36通道FA加工。材料以及工艺要求如下：

• V-Groove 基板：

  • 通常采用石英（Quartz）或硅（Si）基底，通过精密刻蚀形成 V 型槽；

  • 每个槽的宽度和深度都要和光纤外径（一般 125 μm）匹配。

• 光纤：

  • 标准单模光纤（SMF-28 等）或偏振保持光纤（PMF）；

  • 根据应用要求，可能需要加尾纤或跳线。

• 固定与胶合：

  • 光纤放入 V 槽后，用低收缩、低应力的 UV 胶、环氧胶固定；

  • 胶水工艺非常关键，会影响损耗和可靠性。

• 端面处理：

  • 光纤阵列端面经过研磨和抛光（PC、UPC 或 APC 端面）；

  • 确保低插入损耗和反射损耗。
